Ethernet RJ45

1.1 采用LANTSPD-C8 & WPE3V3D3ULA的静电与浪涌防护

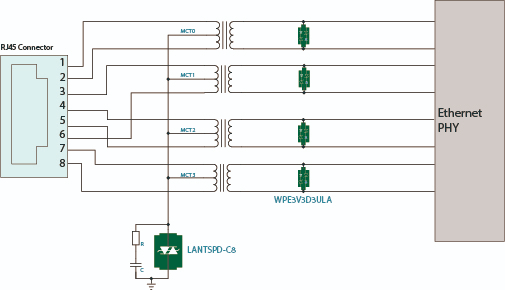

此方案适用传输速率10Mbps/100Mbps/1000Mbps/2.5Gbps/5Gbps。二级采用小封装SOD-323低电容ESD抑制器防护，静电防护高达30KV，可有效防止静电带来的干扰。一级采用半导体放电管配合RC，可有效进行共模浪涌防护8KV(10/700μs）。

符合标准：ESD IEC 61000-4-2 Level 4Surge IEC 61000-4-5 Level 4（通信组合波）

资源 2-100.jpg

选型指南：

P/N
 Package
 CJ
 ESD IEC61000-4-2
 Surge IEC61000-4-5
 Applicable version
LANTSPD-C8SMB35pF8KV8KV(10/700μs)/
WPE3V3D3ULASOD-3230.8pF30KV20A(8/20μs)/

USB2.0

2.1 采用WPT5V0D1MF & WPE05VN92ULA的静电与浪涌防护

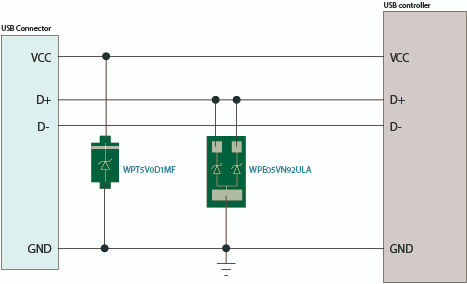

USB2.0通常采用线对地的静电与浪涌防护技术，最大信号速率为480Mbit/s。在VCC和GND之间采用封装SOD-123FLTVS，静电防护高达30KV。信号线选用小封装DFN1006-3L低电容ESD抑制器防护，静电防护高达20KV。

符合标准：ESD IEC 61000-4-2 Level 4Surge IEC 61000-4-5

资源 3-100.jpg

选型指南

P/N
 Package
 CJ
 ESD IEC61000-4-2
 Surge IEC61000-4-5
 Applicable version
WPT5V0D1MFSOD-123FL1650pF30KV110A(8/20μs)/
WPE05VN92ULADFN1006-3L0.45pF20KV7A(8/20μs)USB2.0

USB3.2

3.1 采用WPE5V0N16AT1L1 & CLAMP0521PSCR1的静电与浪涌防护

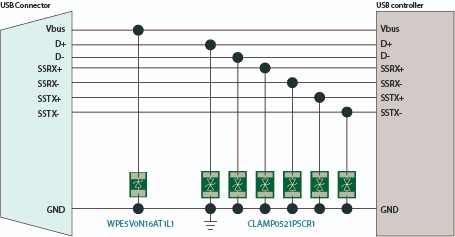

USB3.2接口相比之前版本传输速率更快，数据传输速率高达10Gbps，相比USB2.0内部信号线对增加SSRX＋/SSRX-/SSTX+/SSTX-，要求静电防护与浪涌防护能力进一步提高。信号线采用芯片级封装CSP0603-2L超低电容ESD抑制器防护，占用PCB面积小，静电防护高达20KV。Vbus采用小封装DFN1610ESD抑制器防护，静电防护高达25KV。

符合标准：ESD IEC 61000-4-2 Level 4Surge IEC 61000-4-5

资源 4-100.jpg

选型指南

P/N
 Package
 CJ
 ESD IEC61000-4-2
 Surge IEC61000-4-5
 Applicable version
WPE5V0N16AT1L1DFN1610920pF25KV100A(8/20μs)/
CLAMP0521PSCR1CSP0603-2L0.13pF20KV9A(8/20μs)USB3.2 Gen2

HDMI

4.1 采用WPE5V0N16AT1L1 & CLAMP0521PSCR1的静电与浪涌防护

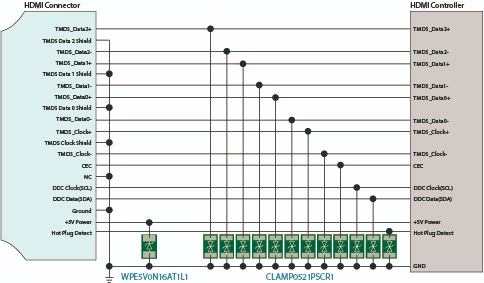

目前广泛使用的HDMI2.1版本，最大传输速率提升至最大支持48Gpbs。HDMI接口如此高速且多路的信号传输，防止在产品使用过程中ESD瞬态脉冲干扰到HDMI的正常通信，可能打坏HDMI接口控制芯片。信号线采用芯片级封装CSP0603-2L低电容ESD抑制器防护，占用PCB面积小，静电防护高达20KV。5VPower采用小封装DFN1610ESD抑制器防护，静电防护高达25KV。

符合标准：ESD IEC 61000-4-2 Level 4Surge IEC 61000-4-5

资源 5-100.jpg

选型指南

P/N
 Package
 CJ
 ESD IEC61000-4-2
 Surge IEC61000-4-5
 Applicable version
WPE5V0N16AT1L1DFN1610920pF25KV100A(8/20μs)/
CLAMP0521PSCR1CSP0603-2L0.13pF20KV9A(8/20μs)HDMI2.1

Headphone

5.1 采用ESD5B5CL的静电与浪涌防护

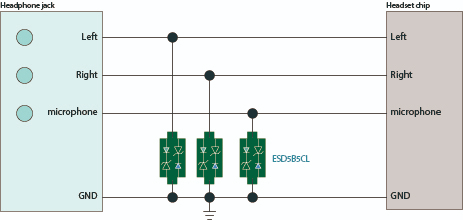

耳机接口输出的是交流电，电压与音量相关，幅度最高1V，工作频率小于30kHz。信号线采用小封装SOD-523ESD抑制器防护，静电防护高达20KV。

符合标准：ESD IEC 61000-4-2 Level 4Surge IEC 61000-4-5

资源 6-100.jpg

选型指南

P/N
 Package
 CJ
 ESD IEC61000-4-2
 Surge IEC61000-4-5
 Applicable version
ESD5B5CLSOD-52312pF20KV2A(8/20μs)/
