Ethernet RJ45

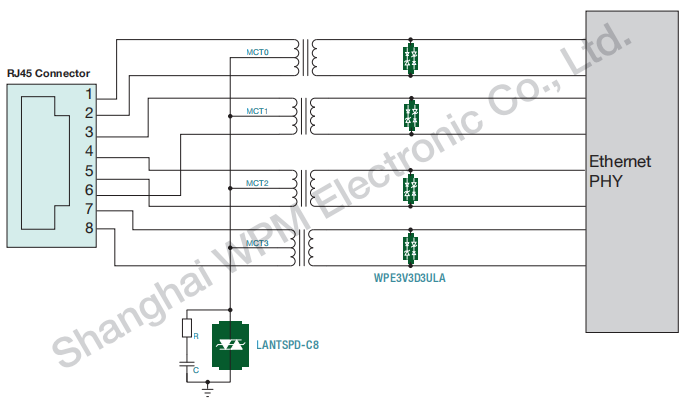

1.1 采用LANTSPD-C8 & WPE3V3D3ULA的静电与浪涌防护

此方案适用传输速率10Mbps/100Mbps/1000Mbps/2.5Gbps/5Gbps。二级采用小封装SOD-323低电容ESD抑 制器防护，静电防护高达30KV，可有效防止静电带来的干扰。一级采用半导体放电管配合RC，可有效进行共模浪涌防 护8KV(10/700μs）。

符合标准:  ESD IEC 61000-4-2 Level 4Surge IEC 61000-4-5 Level4(通信组合波)



符合标准

符合标准：

选型指南

P/N
 Package
 CJ
 ESD IEC61000-4-2
 Surge IEC61000-4-5
 Applicable version
LANTSPD-C8SMB35pF8KV8KV(10/700µs)/
WPE3V3D3ULASOD-3230.8pF30KV20A(8/20µs)/

USB2.0

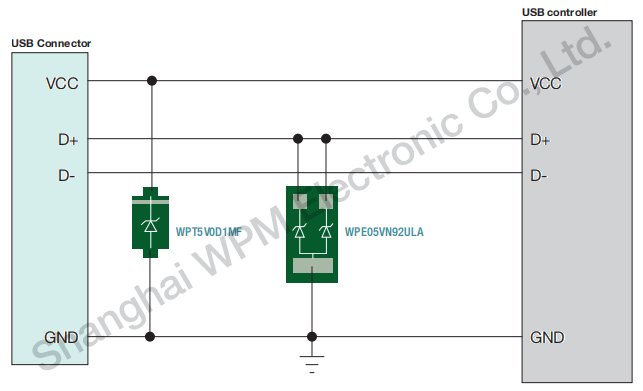

2.1 采用WPT5VOD1MF &WPE05VN92ULA的静电与浪涌防护

USB2.0通常采用线对地的静电与浪涌防护技术，最大信号速率为480Mbit/s。在VCC和GND之间采用封装 SOD-123FL TVS，静电防护高达30KV。信号线选用小封装DFN1006-3L低电容ESD抑制器防护，静电防护高达 20KV。

符合标准:  ESD IEC 61000-4-2 Level 4Surge IEC 61000-4-5


选型指南

P/N
 Package
 CJ
 ESD IEC61000-4-2
 Surge IEC61000-4-5
 Applicable version
WPT5V0D1MFWPE05VN92ULA1650pF30KV110A(8/20µs)/
WPE05VN92ULADFN1006-3L0.45pF20KV7A(8/20µs)USB2.0

USB3.2

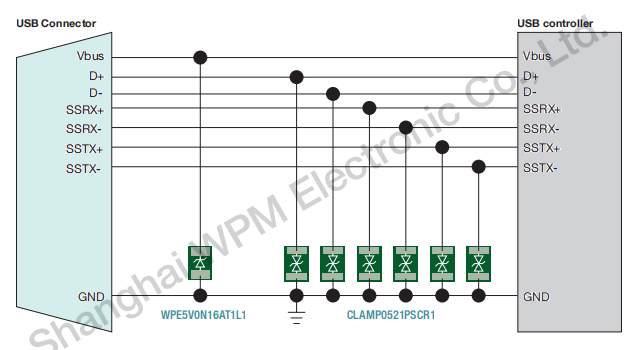

3.1采用WPE5VON16AT1L1 &CLAMP0521PSCR1的静电与浪涌防护

USB3.2接口相比之前版本传输速率更快，数据传输速率高达10Gbps，相比USB2.0内部信号线对增加SSRX＋ /SSRX-/SSTX+/SSTX-，要求静电防护与浪涌防护能力进一步提高。信号线采用芯片级封装CSP0603-2L超低电容 ESD抑制器防护，占用PCB面积小，静电防护高达20KV。Vbus采用小封装DFN1610 ESD抑制器防护，静电防护高达 25KV。

符合标准:  ESD IEC 61000-4-2 Level 4Surge IEC 61000-4-5


选型指南

P/N
 Package
 CJ
 ESD IEC61000-4-2
 Surge IEC61000-4-5
 Applicable version
WPE5V0N16AT1L1DFN1610920pF25KV100A(8/20µs)/
CLAMP0521PSCR1CSP0603-2L0.13pF20KV9A(8/20µs)USB3.2 Gen2

POE

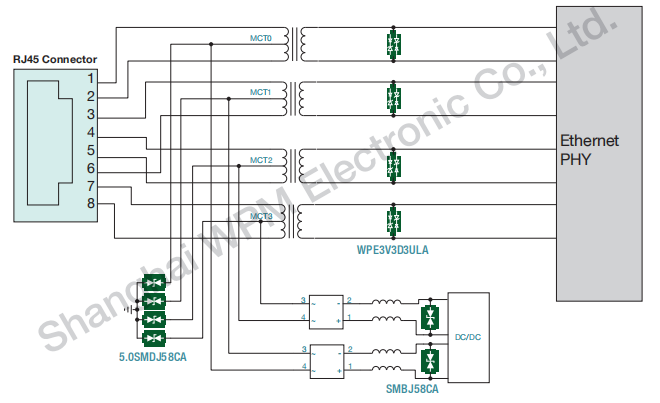

4.1 采用WPE3V3D3ULA & SMBJ58CA & 5.0SMDJ58CA的静电与浪涌防护

以太网供电PoE技术将网络数据与48V直流电结合在一起给远端用电设备供电，如安防摄像头、智慧门禁管理系 统等等，极易引入各种干扰。二级采用低电容SOD-323封装ESD抑制器防护，静电防护高达30KV，可有效防止静电带 来的干扰。一级采用5KW TVS防护，器件防护高达8KV（10/700μs）。DC电源采用400W TVS防护，器件防护高达 400V（8/20μs）。

符合标准:  ESD IEC 61000-4-2 Level4   Surge IEC 61000-4-5 Level4




选型指南

P/N
 Package
 CJ
 ESD IEC61000-4-2
 Surge IEC61000-4-5
 Applicable version
SMBJ58CASMB/30KV400V(8/20µs)/
5.0SMDJ58CASMC/30KV8KV(10/700µs)/
WPE3V3D3ULASOD-3230.8pF30KV20A(8/20µs)/
